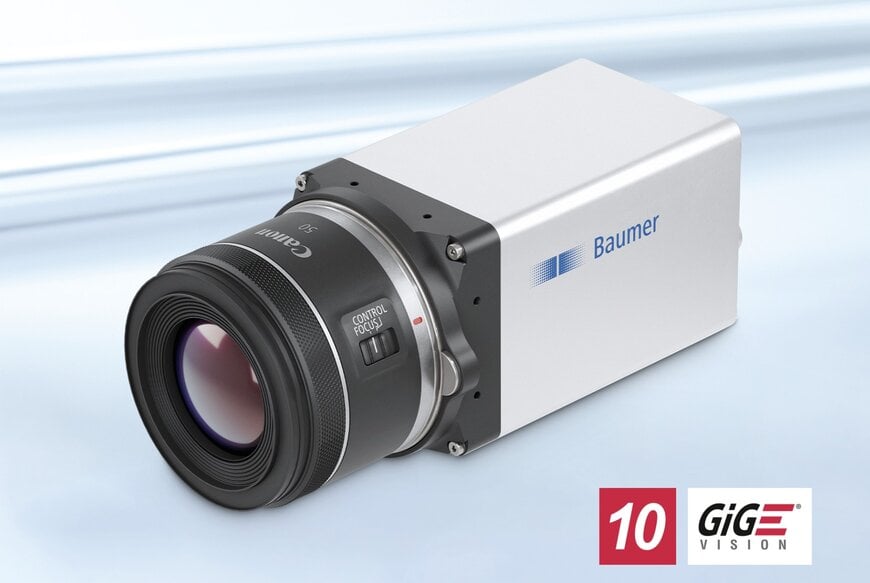

Visión industrial compacta con montura RF integrada
Baumer combina óptica controlada por software e imágenes de alta resolución para simplificar la inspección automatizada en diversos sectores.
www.baumer.com
Baumer lanza la serie LX de cámaras de alto rendimiento equipadas con monturas RF para facilitar sistemas de visión artificial compactos y de alta resolución. Este hardware integra ajustes de enfoque y apertura controlados por software directamente en el cuerpo de la cámara, enfocándose en aplicaciones de inspección automatizada y agregación de datos en los sectores farmacéutico, automotriz y de análisis deportivo.
Arquitectura mecánica e integración óptica
Al pasar de las monturas industriales tradicionales a la arquitectura de montura RF establecida por Canon, la serie LX logra una reducción del 20 por ciento en la profundidad total de la cámara en comparación con los modelos anteriores con montura EF. A través de licencias especializadas, la montura RF está completamente integrada tanto mecánica como eléctricamente. Esta integración interna alimenta el objetivo y facilita los mecanismos rápidos de enfoque electrónico directamente a través de las conexiones de la cámara, eliminando la necesidad de interfaces de control externas, cables secundarios y fuentes de alimentación independientes que normalmente se requieren para la gestión activa del objetivo.
Capacidades del sensor y estándares de interfaz de datos
La serie LX cuenta con configuraciones de sensor que alcanzan hasta 65 megapíxeles, operando a velocidades de captura de hasta 18 fotogramas por segundo (fps). La plataforma de la cámara está disponible en variantes monocromáticas y en color, admitiendo tamaños de sensor de hasta formato completo (full-frame) para satisfacer diversas demandas ópticas.
Para estandarizar la comunicación del software, los controles de apertura y enfoque de la cámara cumplen con el estándar OOCI (Open Optics Camera Interface). OOCI actúa como una extensión del estándar GenICam existente, agregando conjuntos de comandos específicos para el control genérico de objetivos. Esto permite a los ingenieros de sistemas gestionar los ajustes dinámicos de los objetivos de forma fluida a través de entornos de software GenICam estándar, lo que hace posible la utilización directa de objetivos RF de Canon estándar para implementaciones de visión artificial.
Flujos de trabajo de aplicaciones industriales
La integración del enfoque impulsado por software y la obtención de imágenes de alta resolución respalda distintos flujos de trabajo operativos en varias industrias:
- Envasado farmacéutico: La alta densidad de píxeles permite que los sistemas automatizados realicen la agregación de envases, capturando de manera confiable códigos Data Matrix y fechas de caducidad en múltiples blísteres o cajas plegables dentro de una sola imagen con un amplio campo de visión. Los ajustes ópticos basados en software ayudan a mantener una documentación continua y conforme a la normativa.
- Fabricación automotriz: Al inspeccionar componentes fabricados de diferentes alturas, el sistema automatizado de enfoque electrónico permite a la cámara adaptar su plano focal a través de comandos de software. Esto elimina la necesidad de un accionamiento mecánico en el eje Z del soporte de la cámara, lo que reduce el desgaste físico y el tiempo de inactividad de la inspección.
- Análisis deportivo: Los sensores de alta resolución combinados con las capacidades de enfoque dinámico permiten que los sistemas rastreen con precisión el movimiento y los tiempos de reacción a distancias variables en entornos altamente dinámicos, generando datos confiables para el análisis del rendimiento.
Contexto adicional
Esta sección detalla especificaciones técnicas y evaluaciones comparativas de la competencia que no se incluyen en el comunicado de prensa original.
En el sector del procesamiento de imágenes industrial de alta resolución, las cámaras que utilizan sensores de 65 megapíxeles (como el Gpixel GMAX3265) generalmente dependen de monturas industriales pasivas como los estándares de montura F, M52 o M72. Cuando se requiere un enfoque variable en estas monturas pasivas, los ingenieros deben instalar controladores de objetivos motorizados externos, lo que aumenta el tamaño físico y la complejidad eléctrica del sistema.
La principal ventaja mecánica de la montura RF en la visión artificial es su corta distancia focal de brida de 20 mm, en comparación con la distancia de brida de 44 mm de la antigua montura EF. Esta reducción permite la disminución del 20 por ciento en la profundidad de la cámara que se observa en la serie LX. Al integrar los pines de control directamente en esta montura de brida corta y utilizar el estándar OOCI, la serie LX compite con las configuraciones existentes de visión artificial de enfoque dinámico al ofrecer un formato físico más compacto y reducir la cantidad de puntos de falla externos en entornos industriales sometidos a vibraciones.
Editado por Aishwarya Mambet, editora de Induportals, con asistencia de IA.
