Rohde & Schwarz presenta una configuración compacta de varios reflectores CATR para test RRM de dispositivos que usan ondas milimétricas de 5G NR

Con la R&S ATS1800M, Rohde & Schwarz amplía su acreditada cámara anecoica R&S ATS1800C de ondas milimétricas de 5G NR basada en CATR (método de prueba de antenas compacto) para pruebas «over the air» (OTA). Gracias a la incorporación de dos cámaras laterales, el modelo ya disponible se convierte en la única solución que permite realizar con un solo sistema ensayos de conformidad completos de dispositivos que usan ondas milimétricas de 5G NR según las especificaciones del 3GPP para la gestión de recursos de radio (RRM), incluidos varios ángulos de llegada (AoA).

Rohde & Schwarz presenta una configuración compacta de varios reflectores CATR para test RRM de dispositivos que usan ondas milimétricas de 5G NR

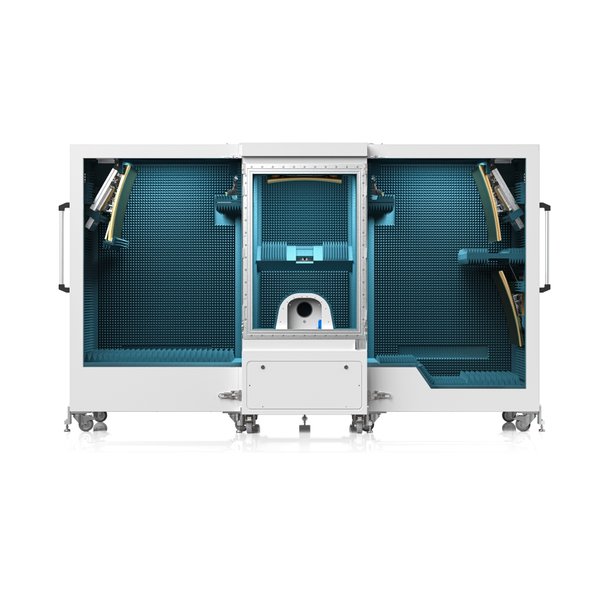

La cámara anecoica R&S ATS1800M de ondas milimétricas de 5G NR incorpora cuatro reflectores CATR.


Con la R&S ATS1800C, Rohde & Schwarz ha introducido una innovadora tecnología para pruebas OTA. La cámara está provista de un reflector CATR bañado en oro que crea una amplia zona silenciosa (quiet zone o QZ) como rango de medida útil con un tamaño sumamente compacto. La R&S ATS1800C es una solución altamente flexible que ofrece, además, distintos métodos como pruebas térmicas y fuera de banda (OOB). Con la nueva opción de cámaras laterales, la R&S ATS1800C también admite ahora test RRM para dos ángulos de llegada (AoA).

A diferencia de la solución con un solo reflector CATR, la R&S ATS1800M incorpora cuatro reflectores CATR, cada uno de ellos con una zona silenciosa imbatible de 30 cm. Las cuatro QZ se superponen y forman una zona silenciosa combinada de 30 cm en la intersección, de modo que el dispositivo sometido a prueba (DUT) está rodeado por una amplia QZ en cualquier dirección. Esta configuración permite examinar el DUT cuando se expone a señales que llegan simultáneamente de diferentes ángulos, como ocurre en una red real. La amplia QZ reduce la incertidumbre de medida considerablemente respecto a las soluciones de la competencia. También es posible probar el DUT sin conocer la posición de las antenas en su interior («black-box test»), lo que convierte esta cámara en una solución ideal para proveedores de servicios.

El objetivo de los test RRM es aprovechar los recursos limitados de RF de la forma más eficiente posible y evitar interferencias entre canales adyacentes. La especificación del 3GPP para test RRM define cinco pares diferentes de ángulos, con diferencias angulares relativas de 30°, 60°, 90°, 120° y 150° entre las señales de las estaciones base. La R&S ATS1800M puede satisfacer este requisito con solo tres reflectores adicionales. Las cámaras laterales adicionales se pueden agregar a una R&S ATS1800C ya disponible, y la configuración es reversible al estado original.

La R&S ATS1800C, cámara anecoica de ondas milimétricas de 5G NR con reflector CATR, y la R&S ATS1800M, ampliación multirreflector, están ya disponibles en Rohde & Schwarz. Si desea obtener más información, visite: www.rohde-schwarz.com/product/ats1800c
