La gama MSR simplifica radicalmente el sistema de transmisión mecánica de los platos de torneado-fresado de gran tamaño, haciendo la máquina más compacta, a la vez que se mejora sustancialmente el rendimiento y la precisión. REDEX ha afianzado de nuevo su posición líder en la fabricación de innovadoras soluciones de accionamiento para máquina-herramienta, que permiten a los fabricantes simplificar el diseño, el uso y el mantenimiento.

Actualización de la gama MSR de accionamientos para mesas de torneado-fresado

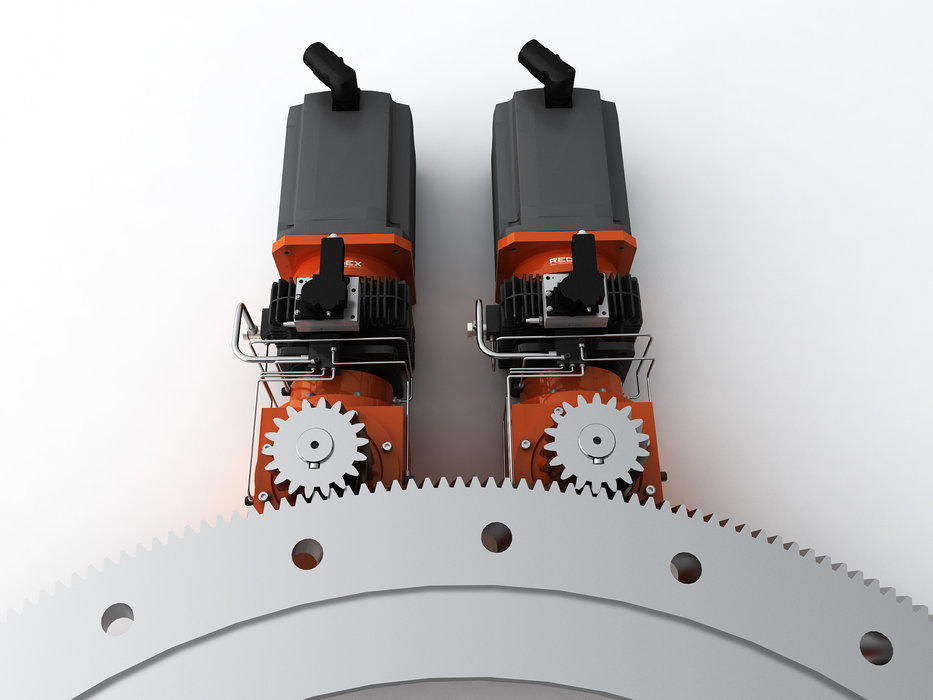

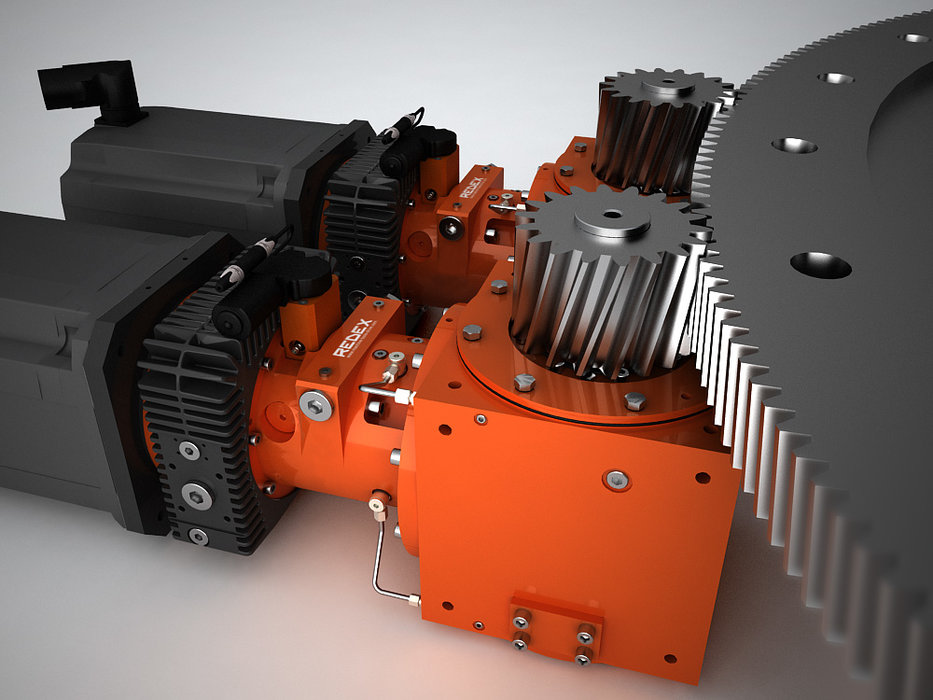

REDEX presentará en la próxima edición de la EMO una actualización del diseño de la gama MSR de accionamientos de mesas de torneado-fresado de gran tamaño, que utilizan la última generación de controles numéricos (como por ejemplo Fanuc o Siemens). El accionamiento MSR está compuesto por dos cajas de engranajes idénticas (sistema TwinDrive) que comparten el par motor (50%-50%) durante las operaciones de torneado. Con la ayuda del CNC, que gestiona un sistema master-esclavo, el sistema es capaz de eliminar el 100% de la holgura. De este modo, mediante la utilización de dos motorizaciones, la gama MSR permite alcanzar un nivel de posicionamiento muy preciso en la función de "eje C", sin la necesidad de ningún dispositivo mecánico adicional, pudiendo llevar a cabo los trabajos de interpolación y posicionamiento más exigentes (fresado, taladrado, escariado, etc).

Los fabricantes de máquinas multitask (multitarea) disponen así de una exclusiva solución comercial en accionamientos de platos de torneado-fresado. Históricamente, los fabricantes de mesas de torneado utilizaban 2 tipos de accionamientos diferentes cuando se requería la función de eje C: un accionamiento principal para operaciones de torneado impulsado por un motor de cabezal de gran tamaño y una caja de engranajes de eje precargada para anular la holgura durante el modo de eje C, que necesitaba ser embragada y desembragada en la corona y el accionamiento principal conectarse en modo de punto muerto para ser arrastrado.

La solución MSR de REDEX simplifica radicalmente el diseño de los sistemas de transmisión mecánica de mesas de torneado. Elimina la necesidad de desarrollar una caja de engranajes completa y de alto coste que incorpore un complicado sistema de embrague/desembrague con la corona. Además, una solución con dos motores abarata costes con respecto a una única motorización de gran potencia, ya que entran también en juego los tamaños de los reguladores. Así, en lugar de utilizar un solo motor de cabezal de 160 kW, por ejemplo, el MSR utiliza dos motores de 80 kW con sus correspondiente reguladores más pequeños. Por otra parte, la gestión de piezas de repuesto y servicio se simplifican con el uso de motores más pequeños. Por otra parte, se elimina la necesidad de gestionar la fabricación de cajas de engranajes de eje C propias ni de sus componentes auxiliares.

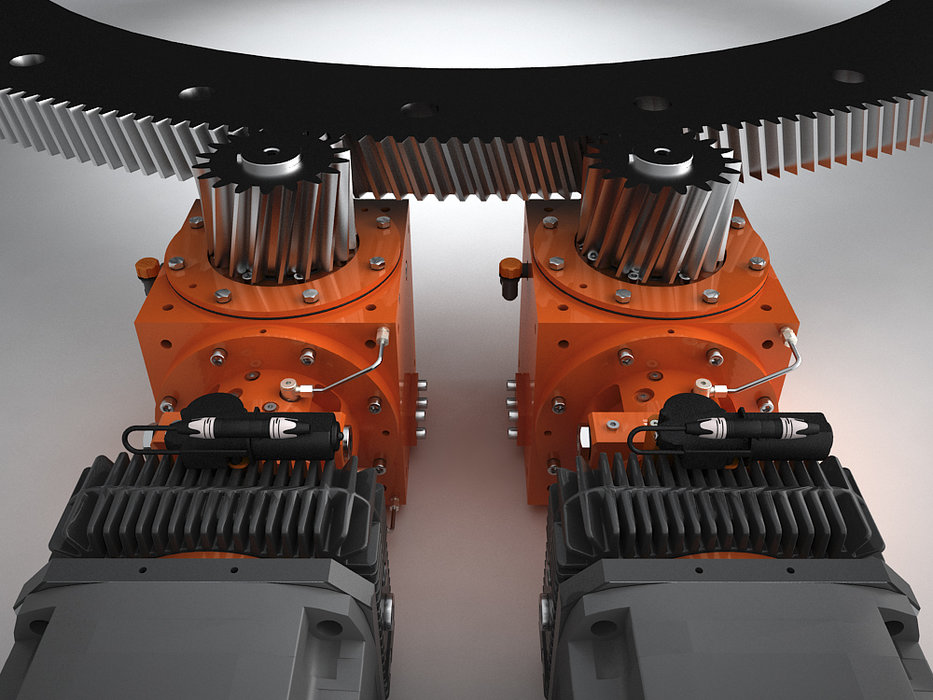

Cuando el diámetro del plato giratorio o de la pieza a mecanizar es grande o la pieza tiene voladizo, la cinemática convencional solía utilizar diferentes etapas en relación 1/1 con el único objetivo de separar el accionamiento del plato o columna de la máquina para evitar interferencias. Esto genera altos costes y una importante pérdida de rendimiento. La cinemática con el MSR permite al accionamiento ser emplazado justo bajo del plato giratorio engranado directamente con la corona.

La renovación del diseño incluye un nuevo cambiador de gama de velocidad más compacto y fiable, así como un nuevo sistema de lubricación. La apariencia externa también ha sido mejorada, aportando un diseño moderno en línea con el resto de componentes utilizados en máquina-herramienta. Suministrado como un subconjunto independiente, este sistema integrado y compacto está listo para ser implantado. Dependiendo de la disposición de montaje en la máquina, los ingenieros de diseño pueden disponer de una solución de caja cónica como opción sin cambio de gamas.

La nueva gama mejora las características de los 4 tamaños disponibles, MSR330- MSR640- MSR650- MSR660, con una capacidad de par en el eje de salida desde 2.000/4.000 Nm (motores de 2 x 40 kW) hasta 9.000/18.000 Nm (motores de 2 x 100 kW) con 3 posibles combinaciones de reducción, de 7,66&2, 9,88&2 y 11,49&3. Esta solución, combinada con una relación piñón/corona en torno a 10 ó 15, ofrece pares en la mesa giratoria desde 200.000 hasta 270.000 Nm y relaciones de reducción globales (caja de engranajes + corona dentada) de 77/20 y 172/45, cubriendo asi cualquier demanda de torneado en plato grande del mercado.
