PEI-Genesis: la miniaturización al servicio de la misión
Conectores de formato reducido para los sistemas de defensa modernos.
www.peigenesis.com
Detrás de cada radio táctica, sensor vestible o plataforma autónoma hay un sistema de interconexión compacto que suministra energía y datos en condiciones extremas. Los conectores de defensa deben resistir vibraciones, variaciones de temperatura y exposición ambiental, al tiempo que satisfacen la creciente demanda de velocidad y miniaturización. Los conectores de formato reducido (SFF) ofrecen soluciones resistentes y de alto rendimiento en un espacio mínimo. Andy Milner, director de producto en PEI-Genesis, especialista en conectores militares, analiza su papel y los requisitos de ingeniería que marcan su diseño.
Las comunicaciones y los sistemas electrónicos en el campo de batalla actual requieren un intercambio de datos ininterrumpido y una distribución de energía descentralizada. Dispositivos como unidades GPS, sensores ambientales, radios tácticas y sistemas de visión nocturna dependen de interfaces pequeñas capaces de gestionar señales digitales y analógicas en tiempo real.
Esta tendencia también se observa en los sistemas de energía, donde la proliferación de subsistemas portátiles y vestibles ha incrementado la necesidad de recarga descentralizada y arquitecturas de distribución de energía. Estas aplicaciones requieren conectores compactos, pero capaces de mantener la integridad de la señal, la eficiencia energética y el apantallamiento EMI, todo dentro de un diseño que ahorra espacio.
Para responder a estas exigencias, los conectores de formato reducido utilizan configuraciones de pines de alta densidad, configuraciones híbridas de contactos y materiales seleccionados por su estabilidad térmica y resistencia mecánica.
Los mecanismos de acoplamiento de perfil reducido, como las interfaces de bayoneta o de cierre rápido (snap-lock), están diseñados para un despliegue rápido sin sacrificar el sellado ni la resistencia a la vibración. Además, sus diseños físicos se optimizan para integrarse en carcasas empotradas o con poco espacio libre, en línea con las demandas de plataformas modulares y vestibles.
Gestionar la complejidad a microescala
El paso a interconexiones más pequeñas trae consigo nuevos retos de ingeniería. A medida que los tamaños se reducen, los conectores deben conservar la estabilidad mecánica y, al mismo tiempo, manejar mayor complejidad eléctrica. Las densidades de corriente más altas pueden generar calentamientos localizados que requieren una disipación térmica eficaz, crítica en espacios cada vez más reducidos.
Mantener la integridad de señal en líneas de datos de alta velocidad resulta más difícil a medida que disminuye la separación entre contactos. Esto exige un control preciso de la impedancia, un apantallamiento eficaz y una buena puesta a tierra, a menudo en carcasas de apenas unos milímetros de altura.
La elección de materiales y el cumplimiento de tolerancias estrictas de fabricación son esenciales a esta escala. Plásticos y compuestos de alto rendimiento y bajo peso ofrecen resistencia química y estabilidad térmica, mientras que las carcasas metálicas mecanizadas con precisión mejoran la fiabilidad mecánica.
Los mecanismos de acoplamiento deben resistir cientos de ciclos de conexión sin pérdida de rendimiento, incluso en entornos expuestos a polvo, humedad o agentes corrosivos. El tamaño reducido de estos conectores deja muy poco margen de error: desalineaciones mecánicas, fuerzas de retención insuficientes o un sellado deficiente pueden comprometer todo el sistema.
Requisitos específicos de plataforma
A medida que se amplían las aplicaciones, también lo hacen las necesidades de montaje e integración de los conectores. Muchos conectores de formato reducido ya admiten una amplia gama de configuraciones: placa a placa, panel a cable e incluso diseños de bajo o nulo perfil, que dan a los ingenieros mayor flexibilidad cuando el espacio es limitado.
Los sistemas modulares suelen emplear diseños enchufables con montajes flotantes que absorben desalineaciones manteniendo una conexión mecánica segura. En sistemas que llevan los soldados o que se instalan en vehículos, los conectores de bajo perfil reducen el riesgo de enganches y la altura total, mejorando la seguridad operativa y la discreción.
Cuando se requiere seguridad adicional, los mecanismos de bloqueo integrados ofrecen confirmación táctil y audible de la conexión. Esta característica resulta esencial para operativos en campo que trabajan en condiciones de baja visibilidad o alto estrés.
Convivencia con interfaces heredadas
Aunque los conectores SFF ofrecen importantes ventajas en diseños modernos, no están destinados a sustituir a los conectores Mil-Spec tradicionales en todas las aplicaciones. Estándares consolidados como el MIL-DTL-38999 siguen siendo vitales en infraestructuras aeroespaciales y de defensa debido a su fiabilidad probada y capacidad de carga. Sin embargo, en situaciones donde el tamaño, el peso y la modularidad son determinantes —como en sistemas aéreos no tripulados o comunicaciones portadas por soldados—, los interconectores de formato reducido ofrecen beneficios claros.
Como resultado, los sistemas contemporáneos adoptan con frecuencia un enfoque híbrido, combinando interfaces heredadas y miniaturizadas según lo requiera el perfil operativo. Esto permite a los diseñadores equilibrar la innovación con los sistemas existentes, aprovechando la eficiencia de los conectores SFF sin renunciar a la solidez de las opciones Mil-Spec tradicionales. Esta transición refleja una tendencia más amplia hacia sistemas flexibles que cumplen con los estándares y permiten actualizaciones e integración tecnológica graduales.
Integración futura
A medida que aumenta la complejidad de los sistemas, se espera que los conectores de formato reducido evolucionen más allá del hardware pasivo. Los futuros desarrollos pueden incluir diagnósticos integrados, funciones de monitorización de estado o sensores embebidos capaces de detectar desgaste, entrada de humedad o desalineaciones en la conexión. Estos avances apoyarían estrategias de mantenimiento predictivo y contribuirían a alargar los ciclos de vida de los sistemas en entornos de alta exigencia. Paralelamente, crece el interés por estandarizar los formatos en múltiples plataformas para favorecer la modularidad, la facilidad de sustitución y la reconfiguración rápida en campo.

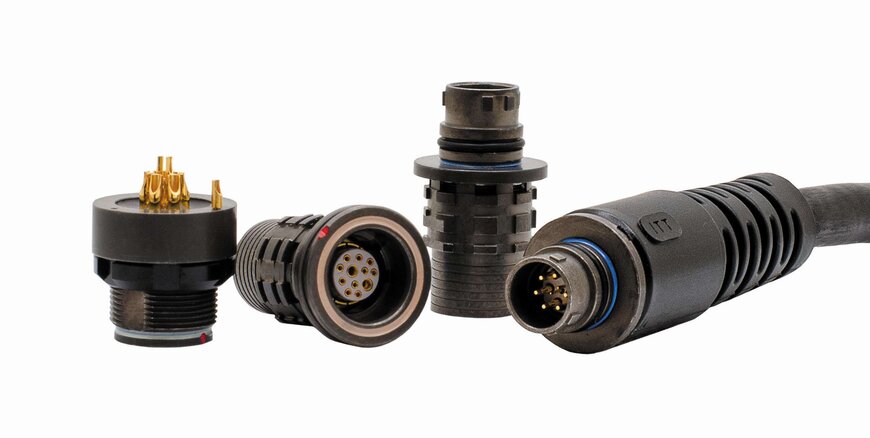

Los fabricantes de conectores han avanzado en la tecnología SFF para responder a la creciente demanda de kits vestibles para soldados y plataformas tácticas. La serie HDx™ de ITT Cannon, distribuida por PEI-Genesis, ofrece una solución circular ligera y de alta densidad capaz de admitir HDMI, USB y Ethernet en configuraciones significativamente más pequeñas que el tradicional MIL-DTL-38999, con una vida útil superior a 5.000 ciclos de conexión y temperaturas de servicio de −51 °C a +125 °C.
A medida que las plataformas militares y aeroespaciales se vuelven más móviles, modulares y basadas en datos, los conectores de formato reducido han pasado de desempeñar un papel secundario a convertirse en componentes centrales. Estos interconectores en miniatura están habilitando nuevas arquitecturas para la electrónica vestible, los sistemas no tripulados y las comunicaciones en tiempo real en el campo de batalla. Con la integración de señal, energía y datos de alta velocidad en formatos compactos y resistentes, los conectores SFF contribuyen directamente a la agilidad operativa y la fiabilidad que exigen los entornos de misión crítica actuales.
